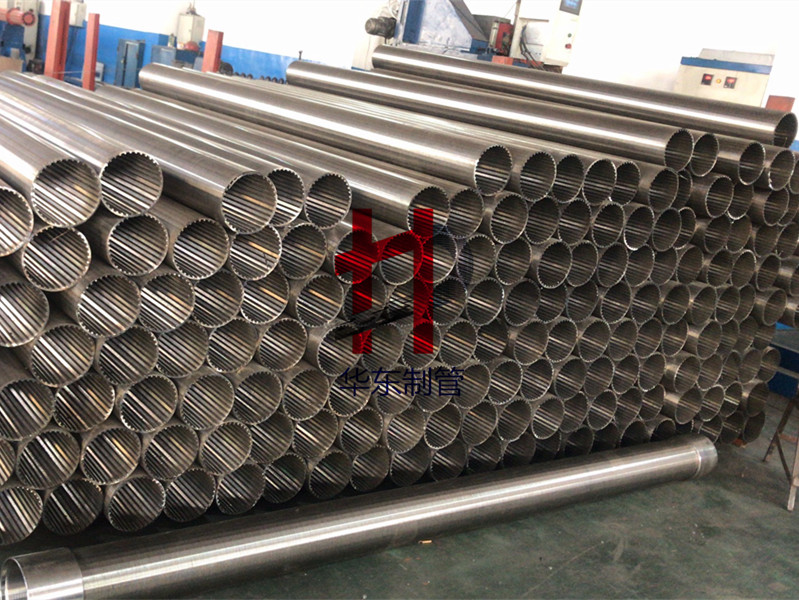

       这种用横向绕丝绕丝在纵向支撑筋上，并通过电阻焊的技术将两者焊接起来形成笼状圆柱体的叫缠绕式楔形筛管，该种过滤器最早由美国一位叫约翰逊的人发明制造而成，因此又叫约翰逊滤水管。一般采用不锈钢、碳钢镀锌或者碳素钢制作。该种滤器最初是用于解决美国中北部某些特殊含水层地下水开发中的一些难题，这类特殊含水层是在冰河时代由早期冰川所挟带、击破和磨碎的岩石生成。虽然研磨碎的冰碛岩层并未充分选，有时细颗粒的、均匀的薄地层也会油原始沉积物经冲刷而成。此类物质可成为高产水含水层。在回转式钻井和砾石封包井设计出现之前，难以从这类含水层中产出大量不含泥沙的水。对于这种情况，采用约翰逊筛管的水井便十分有效。

       约翰逊筛管很能符合其设计意图。这种设计提供了比任何一种型式的井滤器开孔面积都大，此外在无砾石封包的井中可用很小的孔口尺寸（0.010-0.035in）拦挡来自薄含水层的细砂，大的开孔面积还可使由于通过滤器带来的摩阻损失达到最小。但是这种型式的井滤器，由于开孔面积比较大，会产生吸砂作用，故必须采用不锈钢制作，对于缝隙很小的井滤器，有助于制作过程中达到所需的公差要求，同时这种V形孔口可减少泥沙阻塞。

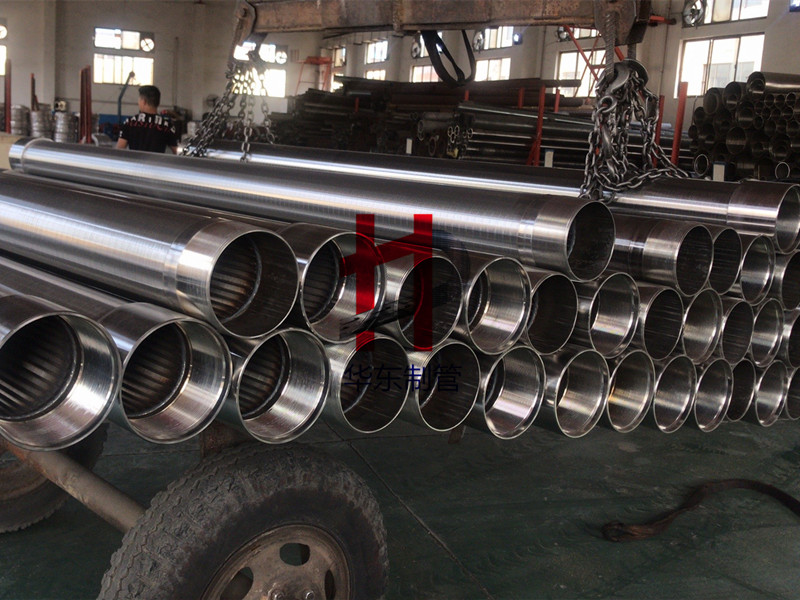

       与上述原始设计情况或条件不相符时，应慎重采用约翰逊绕丝筛管，因他可能比其他型式的井滤器昂贵，一般其破坏强度和桥式滤水管或者百叶窗滤水管相比较低。《6寸8寸10寸不锈钢楔形绕丝管约翰逊滤水管》

       此外，虽然在某些情况下开孔面积大是很有利的，单碳素钢制成的井滤器却相反，因他暴露于腐蚀环境的表面积约为其他型式的井滤器的3倍，这将导致其重量和强度快速减小，这种滤器几何形状使其各不同点处的重量差别很大，绕丝外部重量较大，筋网和纵向支撑筋之间的接触处重量较小，根据蚀斑深度与时间相互关系，与其他型式的井滤器相比，这种井滤器结构的弱化要早一些。

       约翰逊绕丝筛管受损后，较难甚至不能修复或恢复其原设计形状和结构的完整性。使用井下工具进行检修时应格外小心。
