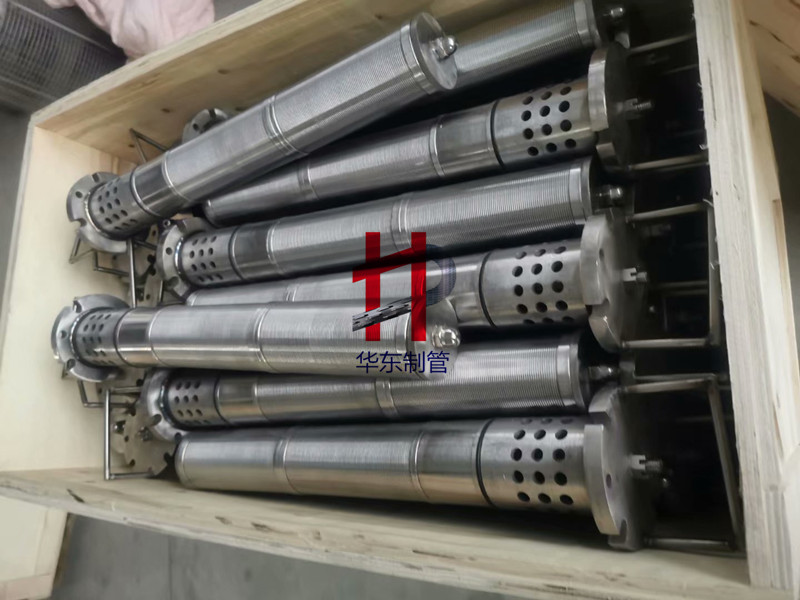

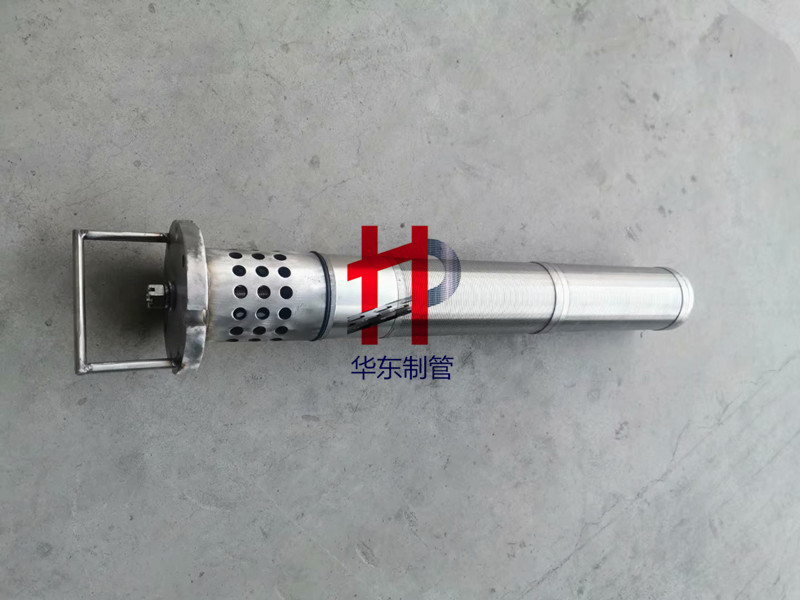

楔形绕丝筛管是中排装置、集水装置、进出水装置、进碱装置、布水器的过滤元件，不锈钢绕丝筛管具有流通面积大、布水均匀、机械性能强、耐高温、抗腐蚀性强、大大延长了设备的使用寿命，传统的不锈钢管上开孔再包涤纶网的老式支管使用寿命短，经常发生跑树脂的情况，还不容易冲洗，而新型的楔形（V型）绕丝筛管，既方便反冲洗，并且有足够的强度保证冲洗掉悬浮物以及不合格的破碎树脂，又能截留合格的树脂，同时达到分布合理的流通面积。绕丝筛管的精度可以根绝拦截介质的颗粒尺寸定制设计，以便达到最理想的过滤效果。

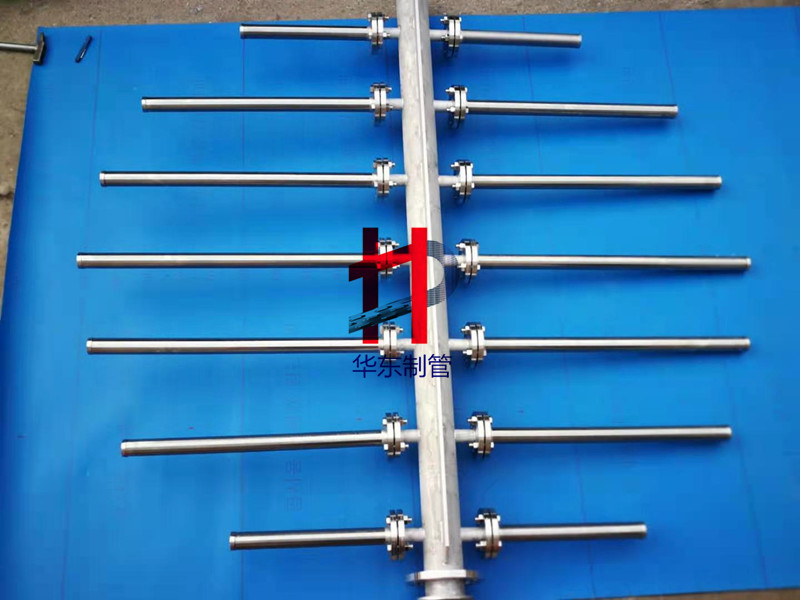

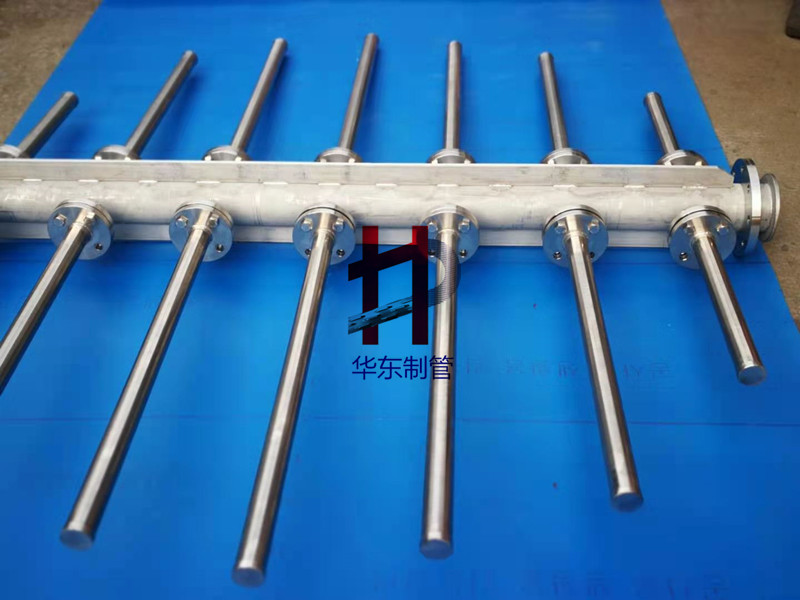

一般常用的中排装置如下图参数所示

筒体直径（mm）	d	L1	间隙	支管数	L	H	母管法兰规格
1500	76-89	420	0.25-0.60	4	1100	150	125
2000	89-100	480	0.25-0.60	4	1280	180	150
2500	89-108	600	0.25-0.60	4	1500	200	150
3000	108	680	0.25-0.60	4	1700	250	200
3200	108	720	0.25-0.60	4	1800	280	200

注：1、特殊规格，按用户要求确定生产。
